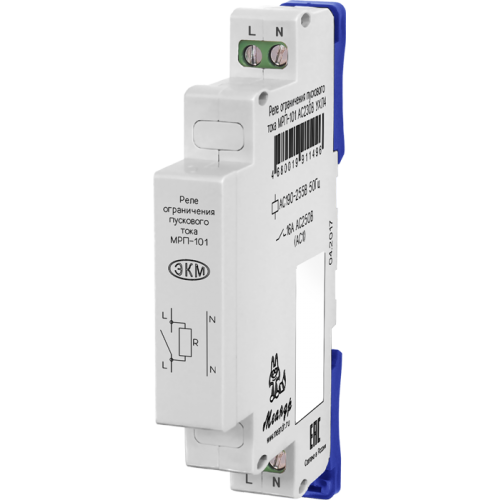

Реле ограничения пускового тока МРП-1Т
Назначение
Реле ограничения пускового тока типа МРП-1Т (далее реле) предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль). Выбор момента замыкания контактной группы формируется в диапазоне 150...700 мс (первые 20 полупериодов) генератором случайного числа для каждого реле, что обеспечивает распределение пускового импульса тока по времени за счет разного момента срабатывания групп нагрузок каждая из которых защищается реле.
Конструкция
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы. Схема подключения рис.2. Диаграмма работы рис.1 Габаритные размеры приведены на рис. 3. Технические характеристики приведены в таблице.
Условия эксплуатации
Высота над уровнем моря до 2000м. Окружающая среда - взрывобезопасная, не содержащая пыли в количестве нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении 9,8 м/с2 . Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5 -99. Конденсация влаги на поверхности изделия не допускается.
Работа реле
В реле использована технология синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания контактов. После подачи напряжения на входные контакты L и N, реле случайным образом выбирает один из первых двадцати переходов сетевого напряжения через «0» и коммутирует выходной контакт U, при этом на лицевой панели загорается индикатор включения реле.
Технические характеристики
Параметр | Ед. изм. | МРП-1Т АС230В |
Напряжение питания | В | АС230 |
Частота питающей сети | Гц | 50 |
Мощность потребляемая катушкой, не более | Вт | 1Вт |
Время во включённом состоянии | не ограничено | |
Время готовности | с | 0,15 |
Время включения реле* | мс | 150...700 |
Время выключения реле, не более | мс | 50 |
Номинальная емкость нагрузки, не более | мкФ | 160 |
Количество и тип контактов | 1 замыкающий | |
Максимальное коммутируемое напряжение | В | 250 |
Максимальный коммутируемый ток: АС250В 50Гц (АС1) | А | 16 |
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) | ВА | 4000 |
Электрическая прочность (питание - контакты) | В | АС2000 (50Гц - 1 минута) |
Механическая износостойкость, не менее | циклов | 10 х 10^6 |
Электрическая износостойкость, не менее | циклов | 100000 |
Максимальная частота коммутаций, не более | цикл./ч | 600 |
Диапазон рабочих температур (по исполнениям) | °С | -25…+55 (УХЛ4) / -40…+55 (УХЛ2) |
Температура хранения | °С | -40…+70 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
Степень защиты реле: по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | |
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
Относительная влажность воздуха | % | до 80 (при 25°С) |
Рабочее положение в пространстве | произвольное | |
Режим работы | круглосуточный | |
Габаритные размеры | мм | 13 х 93 х 62 |
Масса | кг | 0.06 |
